ชิ้นงานทั่วไป
โครง/หน้าแปลนตามแบบ · ขาเซนเซอร์และเคเบิล · ฝาครอบและเพลต · จิ๊กงานนำร่อง
Zoryra Precision
งาน CNC อิเล็กทรอนิกส์และเซมิคอนดักเตอร์ข้างเคียงที่ตงกวน｜Zoryra
Zoryra Precision ที่ตงกวน: โครงและความร้อนสำหรับอิเล็กทรอนิกส์และเซมิคอนดักเตอร์ข้างเคียง — แผ่นกระจายความร้อน CNC ขายึด EMI ตัวเรือนโมดูลแสง แผงคอนเนคเตอร์ เริ่ม 1 ชิ้น ราคาอ้างอิง AI เป็นโลหะและแผ่น ไม่ใช่โรงเวเฟอร์และไม่รับเหมาคลีนรูม ความราบและความตัดตามแบบ
- แผ่นกระจายความร้อน CNC
- ขายึด EMI
- ตัวเรือนโมดูลแสง
- ช่องตัดคอนเนคเตอร์

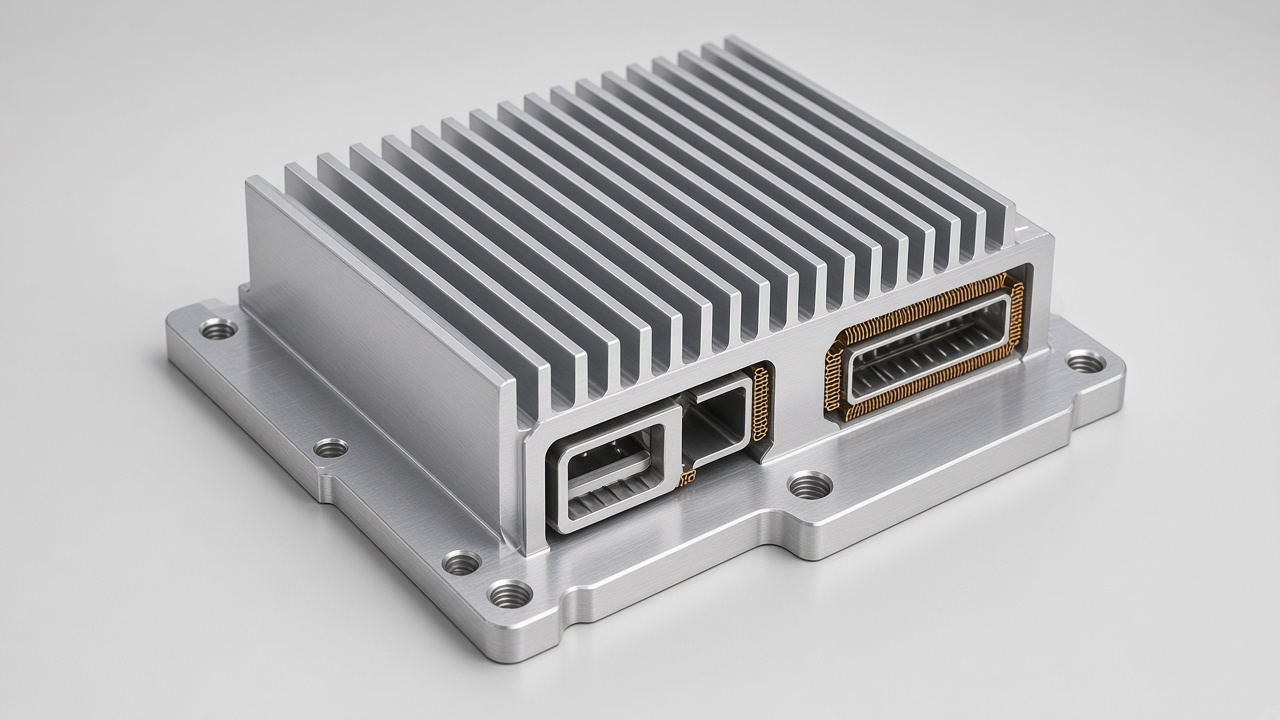

ชิ้นส่วน CNC ตัวอย่าง ไม่ใช่ภาพโรงงานของบริษัทอื่น
ใครเครื่องจักร ที่ไหน
Zoryra Precision (泽锐精工) คือโรงงาน CNC สั่งทำที่ตงกวน กวางตุ้ง จีน ใบกำกับ: Dongguan Zoryra Precision Manufacturing Co., Ltd. เว็บ zoryra.com RFQ [email protected]
ใบเสนอราคา: อัปโหลด STEP / STL / IGES เพื่อราคาอ้างอิง AI แยกหัวข้อ (วัสดุ เครื่องจักร ระดับเวลานำ) ไม่ใช่ราคาสัญญาที่ตัดบัตรอัตโนมัติ
การส่งมอบ: ผลิตตรงที่ตงกวน เริ่ม 1 ชิ้น ช่วงระหว่างประเทศเป็นคุเรียร์ (DHL / FedEx / UPS) ทางอากาศหรือเรือ อากรโดยมากแยก เว้น DDP
เราไม่แสดงเลข ISO / AS / FDA ที่สมมติ และไม่ใช้รูปโรงงานอื่นแอบอ้างเป็น Zoryra เอกสารตามรายการที่ยืนยันร่วมกัน
อิเล็กทรอนิกส์และเซมิคอนดักเตอร์ข้างเคียง: ผลิตตรงตงกวน ราคาอ้างอิง AI แยกหัวข้อ ส่งออกตามโครง โซรีราไม่เดินเวเฟอร์และไม่ฝึกโมเดล — โครงโลหะและชิ้นความร้อนเท่านั้น
DFM แผ่นกระจายความร้อนคือหน้าความร้อน ความราบ ความหยาบ โซนห้ามอโนไดซ์ ช่องตัดต้อง STEP+PDF อย่าส่ง STEP อย่างเดียวสำหรับหน้าต่างคอนเนคเตอร์ ขายึด EMI ต้องหน้ากราวด์ ผงหรืออโนไดซ์อาจเป็นฉนวน
ตัวเรือนโมดูลแสงเป็นโครงโลหะและช่องตัด ไม่ใช่บรรจุเลนส์ แผ่นทองแดงกับอลูมิเนียมมีเวลานำต่างกัน เลือกแต่ต้น แผ่น CNC กับฝาแผ่นโลหะแชร์ปฏิทินได้เมื่อสั่งด้วยกัน
เราไม่ใช่โรงเวเฟอร์หรือผู้รับเหมาคลีนรูม การตรวจติ๊ก CMM ตามลิสต์ความราบ/ช่องตัด มาตรฐานอ้างอิง ~10 วันพร้อมผิวบนโครงผลิต+อากาศ
ทำไมต้อง Zoryra · งาน CNC อิเล็กทรอนิกส์และเซมิคอนดักเตอร์ข้างเคียงที่ตงกวน｜Zoryra
แนวทางค่าความคลาดเคลื่อน (แบบมาก่อน)
หน้าประกอบมัก ±0.02–0.05 mm; เดตัมละเอียดถึง ±0.002 mm / ความสามารถ 0.001 mm — แบบเป็นหลัก เลือก CMM / FAI ได้ในใบเสนอราคา
ข้อควรระวัง
แบบและ DFM · FAI / CMM · ใบเสนอราคา ระยะเวลา และการจัดส่ง · ขอบเขตที่ชัดเจน
ชิ้นงานทั่วไป
- โครง/หน้าแปลนตามแบบ
- ขาเซนเซอร์และเคเบิล
- ฝาครอบและเพลต
- จิ๊กงานนำร่อง
- แผ่นเสริมแบ็กเพลน
- แผ่นอะแดปเตอร์ QSFP / กรง (โครงโลหะ)
- ขายึดผนังพัดลม
- บอสกราวด์ / บล็อกนำไฟฟ้า (กลึง)
- ที่นั่งกลอนฝา
- แผ่นเมซซานีนเร่ง / NIC
- บล็อกพอร์ตแผ่นเย็น (ตามแบบ — ไม่ใช่ระบบของเหลว)
- กรอบ CNC ที่เข้ากับฝา EMI พับ
แนวทางค่าความคลาดเคลื่อน (แบบมาก่อน)
หน้าประกอบมัก ±0.02–0.05 mm; เดตัมละเอียดถึง ±0.002 mm / ความสามารถ 0.001 mm — แบบเป็นหลัก เลือก CMM / FAI ได้ในใบเสนอราคา
ข้อควรระวัง
- ระบุชนิด Helicoil / บุชและผิวสำคัญ
- บังเกลียวเมื่อชุบอโนไดซ์
- ส่งสคีมเดตัมตั้งแต่ต้นถ้าประกอบหลายชิ้น
ชิ้นอิเล็กทรอนิกส์/เซมิคอนดักเตอร์ทั่วไป (ภาพตัวอย่าง)
วัสดุ · ค่าความคลาด · ขอบเขต CNC ตามจริง เปิดการ์ดหรืออัปโหลด STEP ภาพเป็นชิ้นส่วน ไม่ใช่โรงงานอื่น
แผ่นกระจายความร้อน CNCAl6061-T6
ความราบความร้อนมัก 0.05–0.1 mm · อย่าให้ผิวทับหน้าสัมผัส
ตัวเรือนโมดูลแสงAl6061-T6
ช่องตัดคอนเนคเตอร์ · ขอบ EMI · โครงเซมิคอนดักเตอร์ข้างเคียง
ขายึดและตัวเรือน EMIAl / sheet steel
ขายึดชีลด์ · แผงคอนเนคเตอร์ · CNC + แผ่นโลหะปฏิทินเดียว
บอสกราวด์ / บล็อกนำไฟฟ้าAl6061-T6
ฟิล์มเคมี vs โซนอโนไดซ์ · ภาพตัวอย่าง · ไม่ใช่โรงเวเฟอร์
บล็อกพอร์ตแผ่นเย็นAl6061 / Cu on RFQ
เกลียวและซีลตามแบบ · ไม่ใช่วงจรของเหลวทั้งชุด
วัสดุและผิวสำเร็จ (ตามแบบ)
เกรดตาม RFQ รายการที่ใช้บ่อยกับชิ้นความร้อนและอิเล็กทรอนิกส์ที่ตงกวน ไม่ใช่โรงเวเฟอร์ และไม่รับประกันความหนาชุบที่ยังไม่ยืนยัน
- Al6061-T6 — แผ่นกระจายความร้อนและขายึดพบบ่อย
- Copper — แผ่นเย็นตาม RFQ เวลานำยาวกว่า
- Chem film — หน้ากราวด์
- Anodize — ห่างจากหน้าความร้อน
- Nickel — ความหนาที่ยังไม่ยืนยันไม่สัญญา
- Nickel plate — เอาภายนอกและเวลานำดูใน RFQ ไม่สัญญาความหนาที่ยังไม่ยืนยัน
เส้นทางกระบวนการที่ตงกวน
อ้างอิงรายข้อ แล้ว DFM ดาตัมและอินเซิร์ต แล้วผลิตที่ตงกวน ผิวและการตรวจอยู่ในนาฬิกาผลิต
- อัปโหลด STEP+PDF
- อ้างอิง AI แยกหัวข้อ
- DFM แคลมป์ ผนังบาง โซนห้ามอโนไดซ์
- มิล/กลึง/5 แกนที่ตงกวน
- ผิวและการตรวจทางเลือก
ระดับเวลานำ (อ้างอิง — ยึดใบยืนยัน)
เวลานำบนไซต์มี 3 ระดับ: Economy / Standard / Express มาตรฐานอ้างอิงประมาณ 10 วัน (ผลิต+โครงอากาศ พร้อมผิวที่เลือก) ด่วนประมาณ 6 วันเมื่อวัสดุและผิวเอื้อ
อโนไดซ์ พาสซิเวต ผง และอบชุบภายนอกเพิ่มวัน โปรดระบุใน RFQ
นาฬิกาเริ่มจากจุดชำระที่ตกลง ไม่ใช่ตอน AI พรีวิว PO และฉบับแบบตามใบยืนยัน
ทองแดง ชุบ และผงเพิ่มวัน โครงมาตรฐาน ~10 วันครอบคลุมเส้นอลู+อโนไดซ์ทั่วไปที่ยืนยันแล้ว
ขอบเขตและสิ่งที่เราไม่กล่าวอ้าง
- ในขอบเขต: แผ่นกระจายความร้อน CNC ขายึด EMI ตัวเรือนโมดูลแสง ช่องตัดคอนเนคเตอร์
- นอกขอบเขต: โรงเวเฟอร์ ผู้รับเหมาคลีนรูม บรรจุเลนส์ วงจรของเหลวทั้งชุด ฝึกโมเดล
- ไม่มี ISO สมมติหรือรูปโรงงานอื่น
- ยังอยู่นอกขอบเขต: โรงเวเฟอร์ ผู้รับเหมาคลีนรูม บรรจุเลนส์ วงจรของเหลวทั้งชุด การฝึกโมเดล AI
DFM: หน้าความร้อน ช่องตัด กราวด์ EMI
อย่าอโนไดซ์หน้าความร้อนเป็นค่าเริ่ม ส่ง STEP กับ PDF สำหรับช่องตัด แยกกราวด์กับหน้าสวยบนแบบ
- ความราบโซนความร้อนตามแบบ (มัก 0.05–0.1 mm)
- อย่าให้อโนไดซ์/ผงทับหน้าความร้อนและกราวด์
- หน้าต่างคอนเนคเตอร์: ความคลาดและมุมตัด
- ทองแดง: เกรดและว่าต้องหน้าเชื่อมไหม
- พอร์ตแผ่นเย็น: เกลียวและซีล — ไม่ใช่วงจรของเหลวทั้งชุด
- ถ้าฝาแผ่นโลหะอยู่ใบสั่งเดียวกัน ส่งแบบพับ
การตรวจความราบและช่องตัด
หน้าความร้อนและช่องตัดวิกฤตใส่ลิสต์ ติ๊ก CMM ถ้าต้อง ไม่มีการวัดความสะอาดระดับเวเฟอร์
- ความราบ: โซนความร้อนตามแบบ
- ช่องตัด: ตำแหน่ง/รูปตาม PDF
- CMM เลือกได้
- ใบวัสดุถ้าติ๊ก
- โซนอโนไดซ์สวยเทียบตัวอย่างถ้ามี
งานและเคสที่เกี่ยวข้อง
งานและเคสที่เกี่ยวข้อง
คำถามที่พบบ่อย
ตรวจความราบหน้าความร้อนอย่างไร
ใส่โซนความร้อนในลิสต์ ติ๊ก CMM ถ้าต้อง ไม่ใช่สแกน 100% ทั้งแผ่นแบบเงียบ
กรง QSFP?
เราเครื่องแผ่นอะแดปเตอร์และช่องตัด กรงปั๊มเป็นเอาภายนอกที่แจ้ง ไม่ใช่โรงคอนเนคเตอร์
ฟิล์มเคมีกับอโนไดซ์ชิ้นเดียวได้ไหม
ได้ถ้าแบบแบ่งโซน ทำเครื่องกราวด์กับหน้าสวย ผิวคิดเป็นฟีเจอร์
แผ่นเย็นคือวงจรของเหลวทั้งชุดไหม
ไม่ใช่ เราเครื่องแผ่น/พอร์ต ไม่ทำปั๊ม วาล์ว ท่อเป็นระบบ
ชั้นความสะอาด?
ไม่กล่าวความสะอาดระดับเวเฟอร์ ลบคมและแพ็กตามหมายเหตุ RFQ
อัปโหลดแบบ เพื่อราคาอ้างอิงแยกบรรทัด
ใบเสนอราคาอ้างอิง AI แบบแยกบรรทัด + ทบทวนวิศวกรรมภายใน 12 ชั่วโมงทำการ
